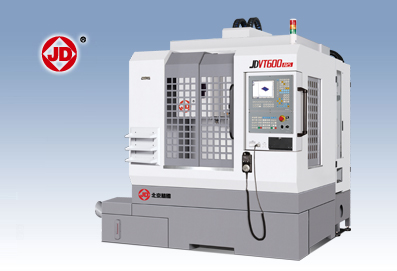

JDVT600_A12S 应用
|
·JDVT600_A12S高速雕刻中心配备精雕JD50数控系统，适用于3C行业，
可进行钻切高光加工，高光3377体育的表面粗糙度可达Ra20nm。
|
|
JDVT600_A12S 特点
|
·机床主结构为单立柱、十字滑台形态，立柱采用精雕已获专利的
“倒L”型结构，抗切削振动能力强。
·JD50数控系统既保持了高速、高精加工的特点，又具备深度开放
的数控工程管理能力。
·采用精雕Φ120高速同步电主轴，可进行高速刚性攻丝。
·配备24刀位的圆盘式刀库，采用机械手换刀，刀对刀换刀时间为
1.2秒。
·可使用10°-0.2mm的锥刀至D20mm的镶片刀进行铣削加工，使用
D100mm的单刃高光刀盘进行钻切加工。
|
/%E5%8C%97%E4%BA%AC%E7%B2%BE%E9%9B%95-%E7%B2%BE%E9%9B%95%E7%B3%BB%E5%88%97(JDVT600_A12S)_files/PDF.gif)
|
|
|
技术参数
|
|
X/Y/Z轴运动定位精度
|
0.005/0.005/0.005mm
|
|
X/Y/Z轴重复定位精度
|
0.0045/0.0045/0.0045mm
|
|
X/Y/Z轴工作行程
|
600×400×350mm
|
|
工作台尺寸
|
730×400mm
|
|
大工作负重
|
300Kg
|
|
主轴转速
|
20000rpm(Φ120)
|
|
刀柄规格
|
BT30
|
|
刀库容量
|
24
|
|
X/Y/Z轴快速移动速度
|
15m/min
|
|
X/Y/Z轴切削进给速度
|
15m/min
|
|
数控系统
|
JD50
|
|
工作电压
|
三相380V/50Hz
|
|
气源压力
|
0.52MPa
|
|
机床总重量
|
3600Kg
|
|
机床整体尺寸
|
2200×2230×2300mm
|
|
|
★上述位置参数参照国际标准ISO230-2，使用雷尼绍（RENISHAW）
双频激光干涉仪标定
|
|
