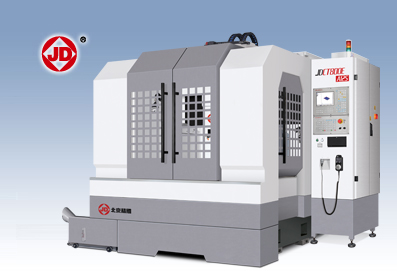

JDCT800E_A12S 应用
|
·配备新一代精雕JD50数控系统，可有效率地加工淬火材料和不锈钢
材料，主要面向中型模具类3377体育加工。
|
|
JDCT800E_A12S 特点
|
|
·JD50数控系统既保持了高速、高精加工的特点，又具备深度开放的
数控工程管理能力。
·采用精雕Φ120高速同步电主轴，可进行高速刚性攻丝。
·采用侧位操作模式，前门预留了吊装空间，上、下料更方便。
·配备带排屑器的冷却油箱，床身内部有冲屑装置，便于机床内部废
屑的及时清理。
|
/%E5%8C%97%E4%BA%AC%E7%B2%BE%E9%9B%95-%E7%B2%BE%E9%9B%95%E7%B3%BB%E5%88%97(JDCT800E_A12S)_files/PDF.gif)
|
|
|
技术参数
|
|
X/Y/Z轴运动定位精度
|
0.008/0.008/0.008mm
|
|
X/Y/Z轴重复定位精度
|
0.005/0.005/0.005mm
|
|
X/Y/Z轴工作行程
|
800×800×420mm
|
|
工作台尺寸
|
850×850mm
|
|
大工作负重
|
1000Kg
|
|
主轴转速
|
20000rpm(Φ120)
|
|
刀柄规格
|
BT30
|
|
刀库容量
|
12
|
|
X/Y/Z轴快速移动速度
|
18/18/15m/min
|
|
切削进给速度
|
10m/min
|
|
数控系统
|
JD50
|
|
工作电压
|
三相380V/50Hz
|
|
气源压力
|
0.52MPa
|
|
机床总重量
|
9000Kg
|
|
机床整体尺寸
|
2250×2285×2530mm
|
|
机床本体尺寸
|
3110×2285×2530mm
|
|
|
★上述位置参数参照国际标准ISO230-2，使用雷尼绍（RENISHAW）
双频激光干涉仪标定
|
|
