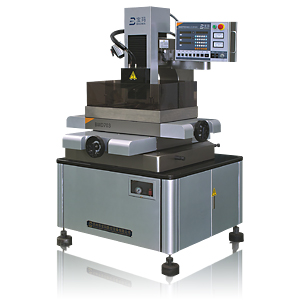

嘉升打孔机SD標準型
时间: 2020-08-19 17:08:02 点击率:
3377体育介绍
| 精密铸造题材 | 標準类型 | |||

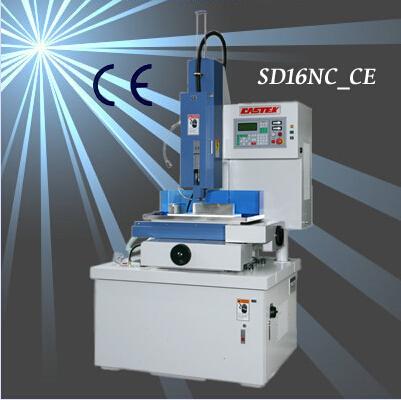

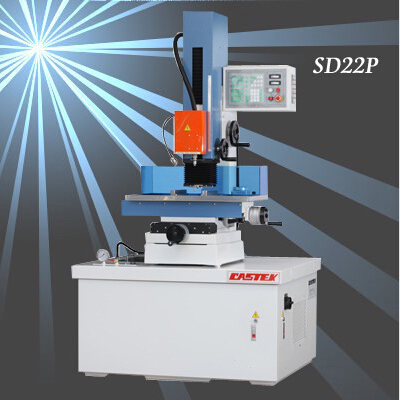

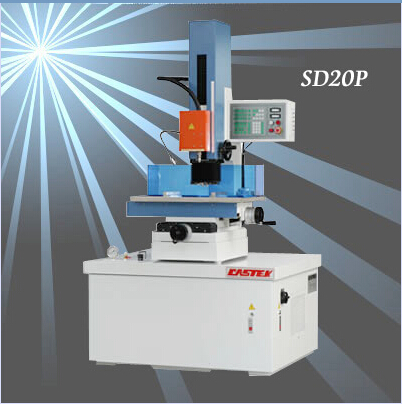

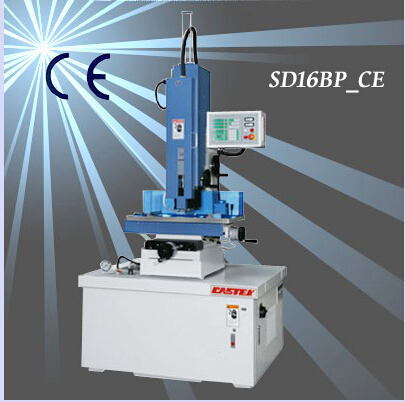

| 項目 \ 型號 | SD16NC/SD34NC | SD20NC/SD22NC | SD24NC/SD25NC | 單位 |
|
运作台面板尺寸规格
|
400 * 225 / 560 * 345
|
410 * 210
|
450 * 260
|
mm
|
|
17.3 * 8.8 / 22 * 13.5
|
16 * 8.2
|
17.7 * 10.2
|
inch
|
|
|
大公件尺寸规格
長x寬x高 |
( 700*410 / 800*520 )*240
|
650*420*( 140 / 240 )
|
800 * 520 * 240
|
mm
|
|
( 27.5*16.1 / 31.4*20.4 )*9.4
|
25.5*16.5*( 5.5 / 9.4 )
|
31.4 * 20.4* 9.4
|
inch
|
|
|
过程 (X,Y軸)
|
300 * 200 / 400 * 300
|
300 * 200
|
400 * 250 / 400 * 300
|
mm
|
|
11.8 * 7.8 / 15.7 * 11.8
|
11.8 * 7.8
|
15.7 * 9.8 / 15.7 * 11.8
|
inch
|
|
|
步进驱动器軸过程(Z軸)
|
350
|
370
|
370
|
mm
|
|
13.7
|
14.5 |
14.5
|
inch
|
|
|
粗加工頭行程英文
|
160
|
null / 100
|
100
|
mm
|
|
6.3
|
null / 4
|
4
|
inch
|
|
|
眼模往返
|
null
|
100
|
mm
|
|
|
4
|
inch
|
|||
|
激光加工液余量
|
30
|
30
|
30
|
Litter
|
| 7 | 7 | 7 | Gal | |
|
電源電壓
|
3相與接地极, 50/60HZ, 200/220/346/380/415/440/575 V
|
|||
|
大消耗脂肪输出
|
4.0 KVA / 6 KVA (選購)
|
|||
|
大制作電流
|
2 / 50A (選購)
|
|||
|
粗加工脈频谱T_ON
|
99 段
|
|||
|
休止脈光波數T_OFF |
99 段
|
|||
|
激光加工電流設定IP
|
15 段
|
|||
|
穩定度設定STAB
|
10 段
|
|||
|
放電電壓 GAP
|
10 段
|
|||
|
伺服电机极限速度 SERVO
|
10 段
|
|||
|
淨重
|
850kg / 900kg |
670kg / 700kg
|
800kg
|
約
|
| SD 機械性說明: | ||
|
S D |
1.
|
不論是熱處理鋼材、超硬镁合金、粉状治金，只要是可導電之金屬，均可進行細孔放電制造
|
|
2.
|
熱處理鋼 或 鎢鋼，不要先穿通，可马上放電攻牙
|
|
|
3.
|
軟體板本 Ver.26 起增加 軟啟動功用，解决办法大電流参加時渠道處起毛邊
|
|
|
4.
|
舊旧版可於日後追加创新到新旧版
|
|
|
5.
|
適合線切开压铸模之穿線孔工艺
|
|
|
6.
|
激光加工孔徑由0.1mm ~ 3.0mm.（標準），3.1mm ~ 6.0mm選購
|
|
|
7.
|
0.5mm 这電極之（ 工作角度：電極直徑 ）可達（ 200：1 ）
|
|
|
8.
|
斜面、圓球 或 不規則接触面 均可生产制作
|
|
|
9.
|
快速路低電極耗费，紅黃銅管均適用
ex. 工作用熱處理SKD-11，在使用1mm之紅銅電極，電極消耗脂肪率為 30～60％ |
|
|
10.
|
制造孔真圓度、铅垂度很好，外表面無毛邊
|
|
|
11.
|
运用去離子水，做為加工生产液，达到易于，價格比较便宜
|
|
|
12.
|
高车速反應车速之台达伺服电机馬達掌握，生产加工穩定且车速快
|
|
|
13.
|
可以信赖之放電電路，是細小電極亦能穩定代加工
|
|
|
14.
|
不倒角之鎢鋼放電，合理有效提升 模具生产加工壽命，及漆层再磨之生产加工软件程序，
並行之有效縮小制作後之孔徑 EX.CD650，76mm厚，适用0.5mm之電極來制作加工厂制作，制作加工厂制作時間14分鐘，制作加工厂制作孔徑為0.57～0.58mm(選購) |
|
|
標準超大附件:
|
選購辅助件:
|
|||||
| 1. | 電極眼模: 1.0mm | 1 PC | 1. | 嘉昇進口之眼模0.1-6.5mm |
|
|
| 2. | 電極銅管 1.0mm X 400L | 10PCS | 2. | 嘉昇進口之電極0.03-6.5mm |
|
|
| 3. | 電極夾頭 EH0330(0.3~3.0mm) | 1 PC | 3. | 精密五金電極夾頭0.1~1.5mm |
|
|
| 4. | 光學尺顯示 | X & Y | 4. | 五金机械電極夾頭0.1~1.2mm |
|
|
| 5. | 高精密不銹鋼研磨机铝件墊塊 | 1 SET | 5. | 電極夾頭0.3~3.0mm |
|
|
| 6. | 機械程度調整墊塊 | 1 SET | 6. | 電極夾頭0.5~6.5mm |
|
|
| 7. | LED岗位燈 | 1 PC | 7. | COLLET夾頭(4.0~6.0mm) |
|
|
| 8. | 事业箱與专用工具組 | 1 SET | 8. | Z軸自動厚度掌握裝置 |
|
|
|
9. |

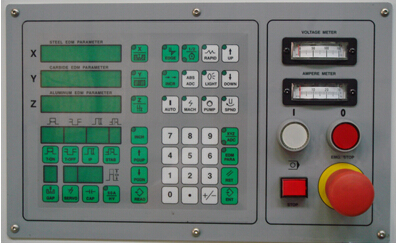

全數位化把控好显示屏(480組生产加工條件) | 9. | 鎢鋼激光加工迴路與裝置 |
|
||
| 10. | 軟啟動功效 | Ver.26 | 10. | 鎢鋼制造迴路專用油 |
|
|
| 11. | 磁鐵吸座板 | 1 SET | 11. | 生产浸漬槽 |
|
|
| 12. | GUIDE防濺套 | 1 PC | 12. | 髙速放電攻牙裝置 |
M2~M8
|
|
| 13. | 紙質過濾網 | 1 PC | 13. | 攻牙眼膜&攻牙電極 |
M2~M8
|
|
| 14. | 50AMP電流代加工迴路 |
|
||||
| 15. | 簡易NC工作裝置 |
|
||||
| 16. | 自動過濾系統含水量質再造 |
|
||||
| 17. | 紙質過濾系統 |
|
||||
| 18. |
機械涂料顏色 |
|||||
