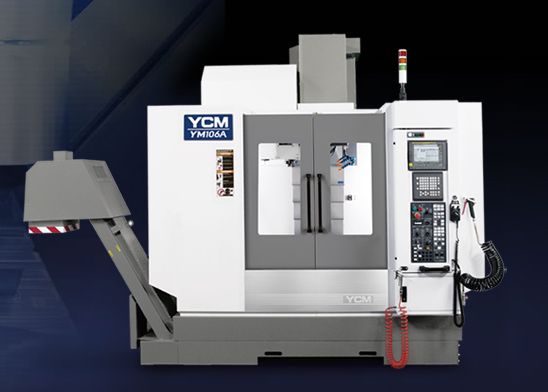

台湾永进加工中心YM106A
时间: 2020-08-19 17:21:27 点击率:
3377体育介绍
| 3377体育型号 | YM106A |
| 主 轴 | |
| 主轴转速 rpm | 45~8,000 |
| 主轴马力 (连续/30分钟/10分钟) kW | 5.5/7.5/11 |
| 主轴端孔斜度 | BT40 |
| 主轴前端轴承直径 mm | ø70 |
| 行 程 | |
| X 轴行程 mm | 1,020 |
| Y 轴行程 mm | 600 |
| Z 轴行程 mm | 600 |
| 主轴鼻端至工作台面距离mm | 80~680 |
| 主轴中心至机身钣金钱元距离 mm | 617 |
| 工 作 台 | |
| 工作台尺寸 mm | 1,120 x 600 |
| T型槽尺寸 - 槽数 × 宽度 ×间距 mm | 5 x 18 x 100 |
| 工作台大平均负载 kg | 800 |
| 进 给 | |
| 快速押送速度(X/Y/Z) m/min. | 30/30/24 |
| 切削押送速度 mm/min. | 1~10,000 |
| 自 动 换 刀 系 统 | |
| 刀具数量 T | 24 |
| 刀具重量 kg/pc | 6 |
| 拉刀螺杆规格 | MAS-P40T-1 |
| 大刀具尺寸 mm | ø90 x 300 |
| 邻近无刀具大直径 mm | ø140 |
| 刀具自动交换方式 | 刀臂式 |
| 选刀方式 | 随机记忆方式 |
| 其 它 | |
| 空压源 kg/c㎡ | 5.5 |
| 动力源 kVA | 24(25) |
| 机器重量 kg | 6,500 |
台湾永进加工中心采用高刚性的机体结构及高精度加工能力
▲採用高韧性强化米汉纳铸件，整合严谨的硬轨铲花技术。
▲高刚性的机体结构及精密的轴向进给系统，确保高精度加工能力。
▲工作台支撑良好，排除悬垂现象，维持的动态水平精度及耐久性。
▲高刚性的机体结构及精密的轴向进给系统，确保高精度加工能力。
▲工作台支撑良好，排除悬垂现象，维持的动态水平精度及耐久性。
运动快速确保精度
▲力流设计的进给系统采用高刚性直结设计。
▲装配预拉。
▲Z轴头部配重亦有引导杆装置，运动快速确保精度。
▲环保的油水分离设计及切屑自动汇排流设计。
▲装配预拉。
▲Z轴头部配重亦有引导杆装置，运动快速确保精度。
▲环保的油水分离设计及切屑自动汇排流设计。
